Elektrische Schaltungen für den normalen Gebrauch

Manchmal kennt man die einfachsten Dinge nicht mehr.
Hier werden einige Schaltungen vorgestellt, die immer einmal wieder benötigt werden.

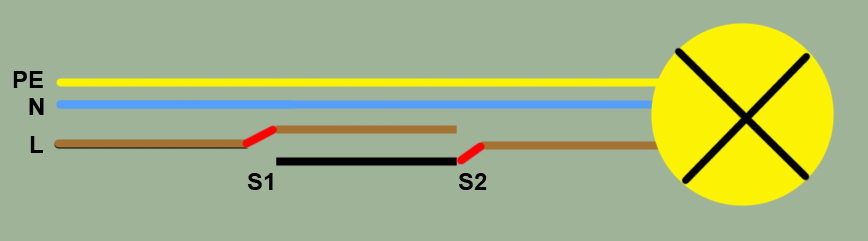

Treppenhausschaltung

Wird der Schalter S1 umgelegt, fließt Strom und die Lampe leuchtet.
Nun kann entweder Schalter S1 oder S2 zum Aussachalten betätigt werden.
Zum dann wieder Einschalten kann wiederum Schalter S1 oder S2 betätigt werden.

TEXT

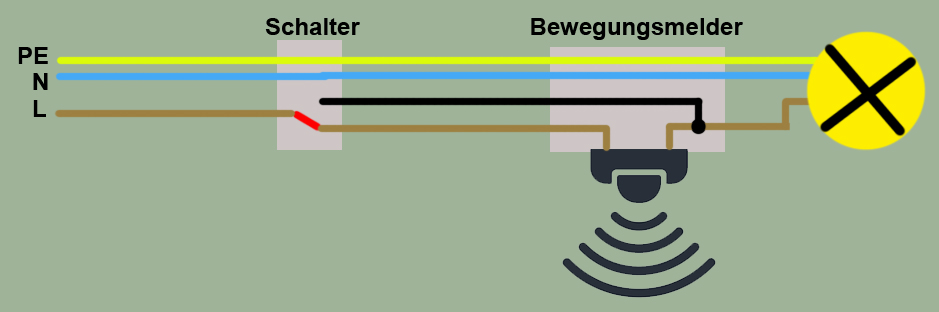

Bewegungsmelder mit Dauerlichteinstellung

Die Darstellung zeigt mit der Schalterstellung den normalen Betrieb einer Lampe über einen Bewegungsmelder.
Wird der Schalter umgelegt, wird der Bewegungsmelder überbrückt und die Lampe leuchtet dauerhaft.
