Bahnhof (02) Schönweiler

Bahnhof_02          (Stand: 02.03.2021)
Grundsätzliches
  • Es wird möchlichst leicht und verständlich dargestellt.
  • Das Licht im und um das Gebäude herum soll sowohl im Analogen, sowie auch im Digitalbetrieb funktionieren.
  • Es werden, wo immer es geht, handelsübliche Bauteile verwendet.
TEXT      Der Bahnhof trägt den Namen "Schönweiler". So hatte ich den Bahnhof bei EBay ersteigert.

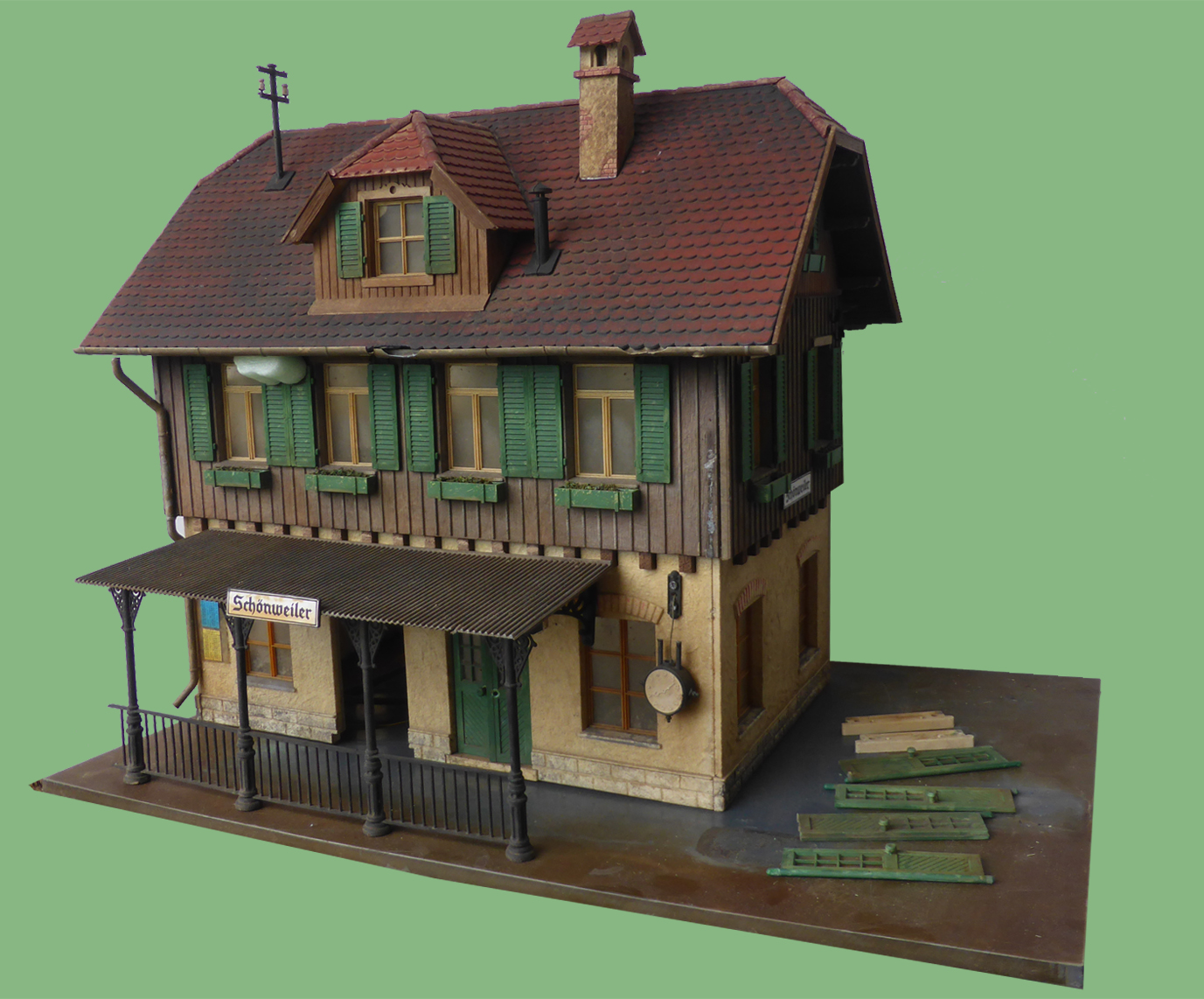

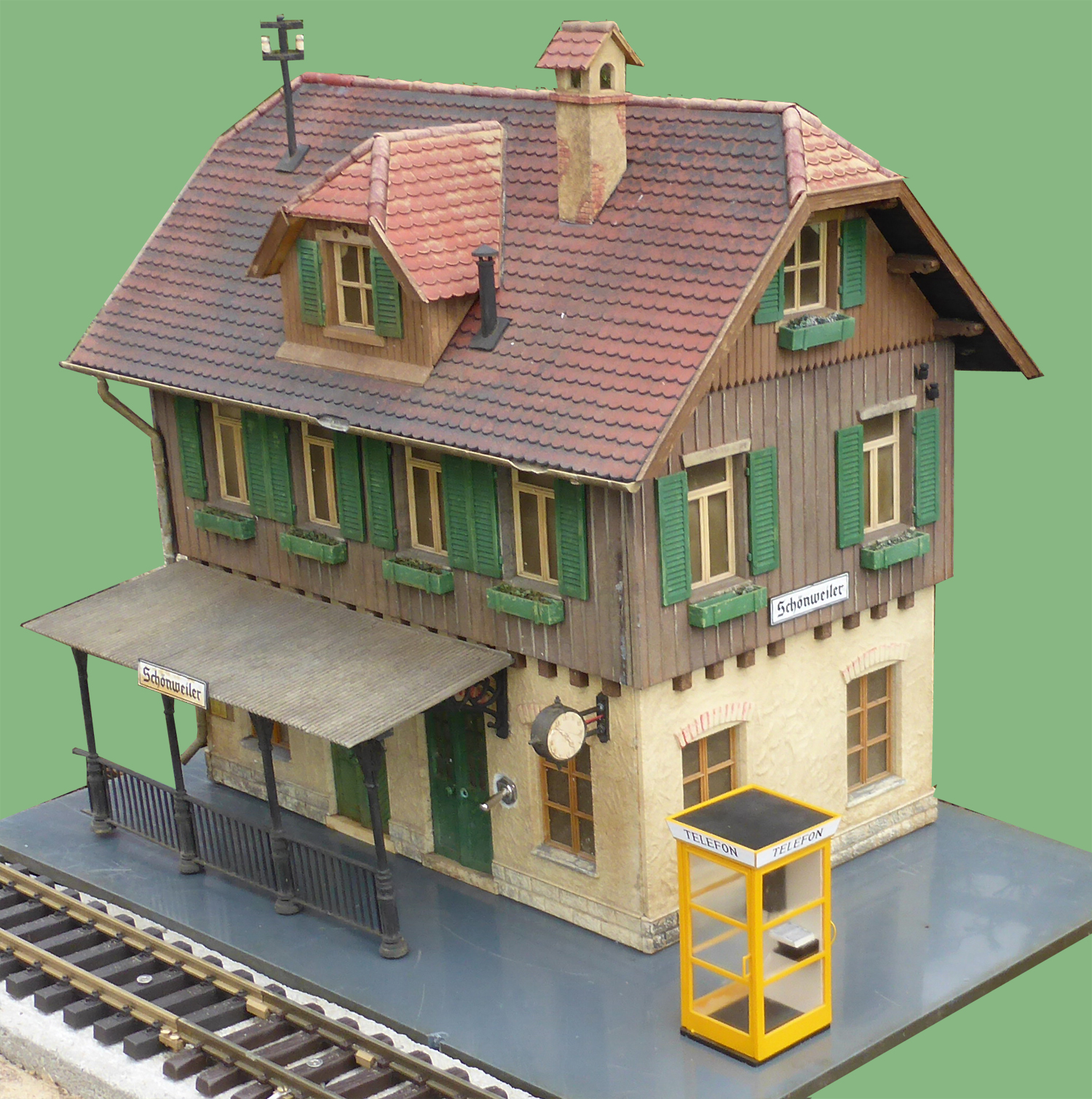

TEXT      Zuerst wurde das Haus repariert. Zusätzlich wurde eine Telefonzelle auf die Grundplatte geschraubt.
Neben der Eingangstür habe ich einen Schalter 2xUM mit Nullstellung eingebaut. Er kann die Beleuchtung auf Gleich- bzw. Wechselstromversorgung umschalten. Bei Nullstellung ist die Beleuchtung abgeschaltet.

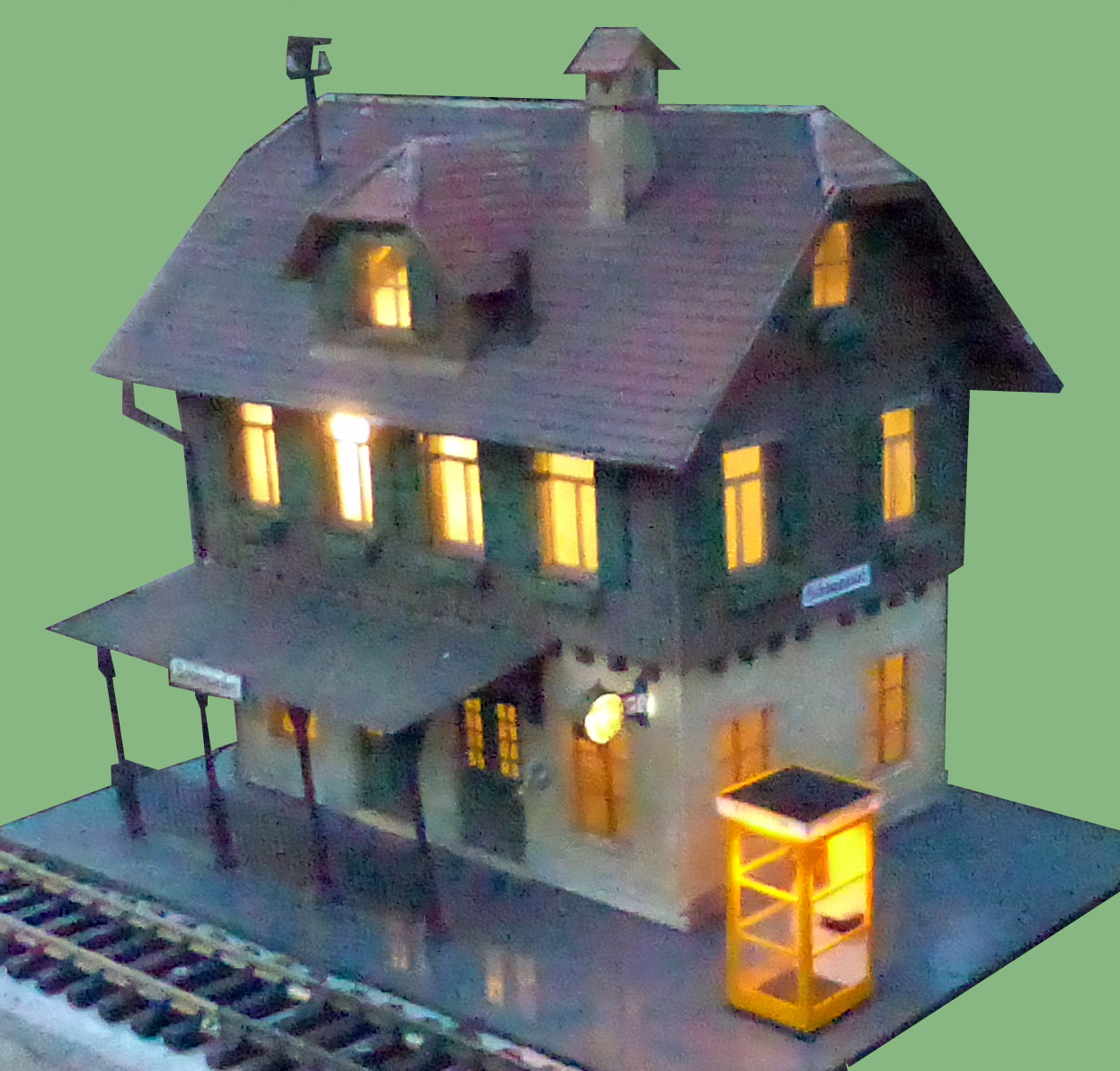

TEXT      Die Beleuchtung besteht im inneren aus zwei SMD-LEDs. (S206 - warmweiß mit Kabel 12-19V auf einer kleinen Platine mit entsprechendem Vorwiderstand). Sie haben zusätzlich einen gemeinsamen Vorwiderstand mit 750 Ohm (750R). Dadurch ist das Gebäude im innern dezent beleuchtet, was aber gewollt ist, denn ansonsten sieht es realitätsfremd aus.

Die Beleuchtung in der Bahnhofsuhr besteht aus einer weißen 5mm-LED. Damit das Licht realistisch erscheint, hat sie einen Vorwiderstand mit 1,2 Kilo-Ohm (1K2).

Die Beleuchtung der Telefonzelle besteht aus einer gelben 5mm-LED. Sie hat einen Vorwiderstand mit 750 Ohm (750R).

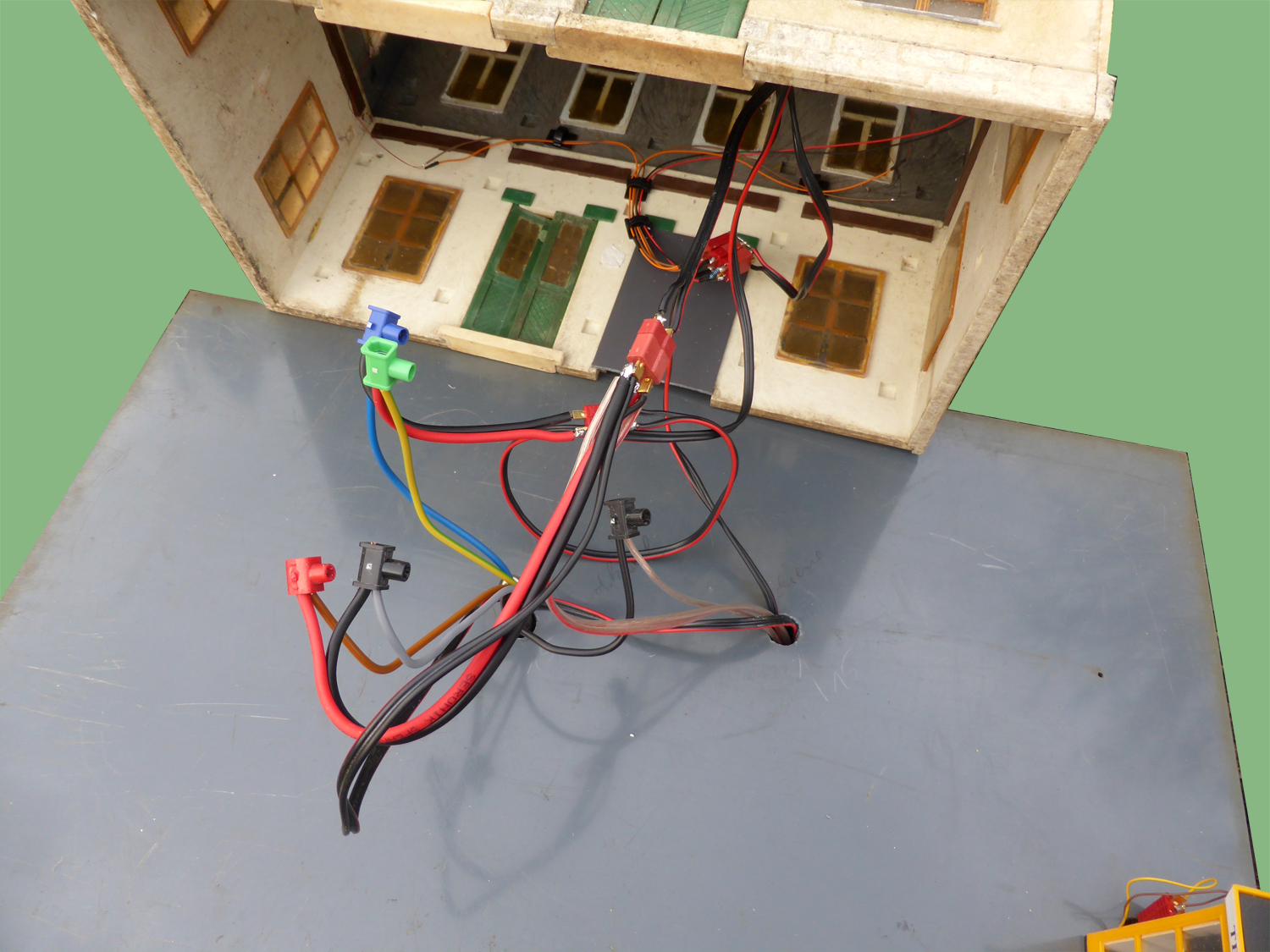

TEXT      Verbunden ist alles über Lipo T-Plug Stecker (TX30) bzw. mit Kabelklemmen aus der Elektroinstallation. So ist bei einer Wartung alles sehr viel einfacher, da alle Verbindungen getrennt werden können.
