Abtastverhaeltnisse

        (Stand: 04.11.2014)

Das bei einem Videoformat verwendete Abtastverhältnis wird in Form eines Verhältnisses von Helligkeitssignal (Luminanzsignal, Y) zu den beiden Farbdifferenzsignalen (Chrominanzsignale, R-Y, B-Y) angegeben. Bei 4:2:2 stehen pro vier Y-Werte, zwei vollwertige Farbwerte zur Verfügung. Sie sind zusammengesetzt aus den Farbdifferenzsignalen R-Y und B-Y. Die Farbauflösung von Formaten, die mit 4:2:2 arbeiten, ist doppelt so groß wie die von Formaten mit 4:2:0 oder 4:1:1. Das hat besonders in der Postproduction Vorteile, etwa wenn Chromakeys oder Layering durchgeführt werden sollen.

Die Blackmagic Produktion Camera 4K kann im Abtastverhältnis 4:2:2 mit 10 Bit über HD-SDI ausgeben.

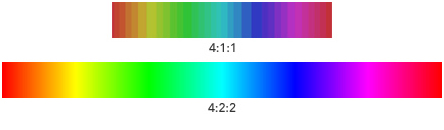

In der folgenden Darstellung ist der Unterschied zwischen 4:1:1 und 4:2:2 deutlich zu sehen:
hdv_4-1-1_4-2-2

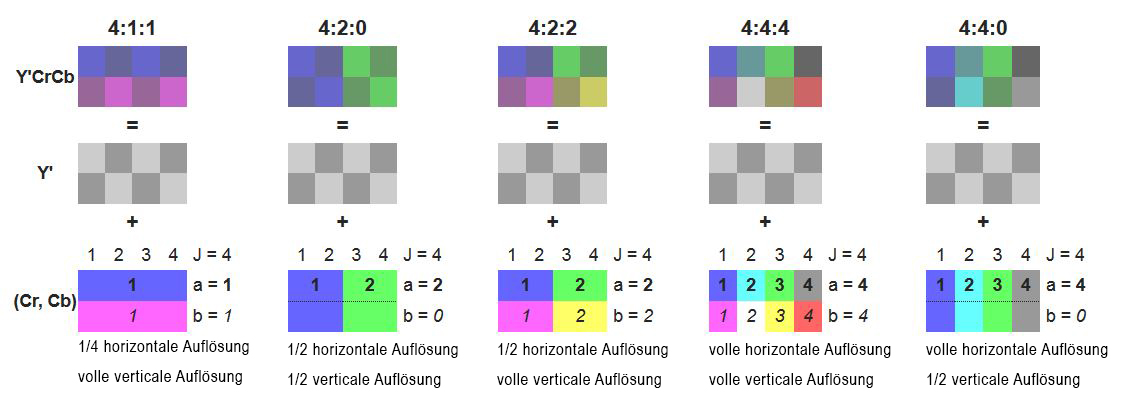

In der folgenden Grafik sollen einige unterschiedliche Abtastverhältnisse veranschaulicht werden:
Abtastverhaeltnisse_4-x-x
