SDI

        (Stand: 19.02.2015)

Die SDI-Schnittstelle basiert elektrisch auf Koaxialkabel mit einer Impedanz von 75 Ohm und verwendet zum Anschluss BNC-Steckverbinder. Die maximale Kabellänge beträgt bei SD-SDI und Verwendung entsprechend hochwertiger Kabel bis zu 300 Meter eine weitaus größeren Länge als maximal 100 Meter bei HD-SDI.
Welche Entfernungen bei UHD-SDI überbrückt werden können, habe ich noch nicht in Erfahrung gebracht. Auch die Spezifikation des Kabels für UHD-SDI ist mir nicht bekannt. Alles, was mir bekannt ist, ist die Tatsache, dass ein HD-SDI Kabel mit 3 Meter Länge zwischen meiner Blackmagic Produktion Camera 4K und einem externen 2K Monitor funktioniert hat. Ich musste dazu allerdings den SDI-Ausgang auf die Ausgabe von HD (1080p) einstellen. Es sagt also nichts aus. Zurzeit kann man nur ein Kabel nach Spezifikation "SMPTE 424 M" ausprobieren und prüfen, bis zu welcher Länge es eventuell funktioniert.

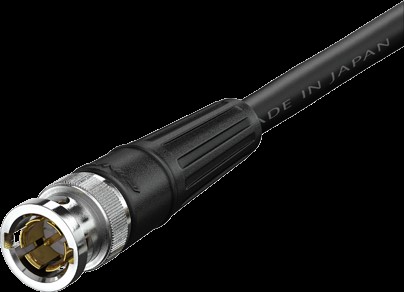

SDI_Kabel_01
Bezeichnung Spezifikation Bitraten Beispielhafte Videoformate
SD-SDI SMPTE 259 M 270 Mbit/s, 360 Mbit/s, 143 Mbit/s, und 177 Mbit/s 480i (NTSC), 576i (PAL)
ED-SDI SMPTE 344 M 540 Mbit/s 480p, 576p
HD-SDI SMPTE 292 M 1,485 Gbit/s, und 1,485/1,001 Gbit/s 720p, 1080i (HDTV)
Dual Link HD-SDI SMPTE 424 M 2,970 Gbit/s, und 2,970/1,001 Gbit/s 1080p
3G-SDI SMPTE 424 M 2,970 Gbit/s, und 2,970/1,001 Gbit/s 1080p
6G UHD-SDI SMPTE ??? 6 Gbit/s 4K (z.B. Blackmagic Produktion Camera 4K)
12G UHD-SDI SMPTE ??? 12 Gbit/s 4K

SMPTE = Society of Motion Picture Engineers Television. Zuständig für die Entwicklung von Normen und Standards, die Forschung und wissenschaftliche Aktivitäten sowie die vernetzte Kommunikation und Ausbildung in der sich schnell entwickelnden Filmindustrie.
